Análisis de la eficiencia de los estándares de transmisión de televisión digital por satélite en las bandas Ku y Ka

Resumen

En este artículo se lleva a cabo un análisis de las principales características técnicas de los estándares para la transmisión de televisión digital por satélite. Con base en simulaciones y cálculo de enlaces se determina el estándar con mejor desempeño operativo y se realiza una comparación de la eficiencia para transmisiones en las bandas Ku y Ka con transpondedores transparentes y regenerativos, en términos de potencia, ancho de banda, tasa de información y margen del enlace, tanto a cielo despejado, como con lluvia en el enlace ascendente, en el descendente y en ambos.

Abstract

In this paper, an analysis on the main technical features of digital television standards for satellite transmission is carried out. Based on simulations and link budgets, the standard with the best operational performance is defined, based on simulations and link budget analysis, as well as a comparative efficiency analysis is conducted for the Ku and Ka bands for both transparent and regenerative transponders in terms of power, bandwidth, information rate and link margin, including clear sky, uplink rain, downlink rain and rain in both.

Introducción

Los sistemas de televisión digital son un conjunto de dispositivos que interactúan entre sí formando una cadena de transmisión y recepción. Resulta evidente pensar que si no existiese un conjunto de normas y formatos “estándares” para la transmisión de televisión, sería muy complicado visualizar contenidos entre las diversas regiones del mundo. La estandarización ha contribuido con la globalización y ha incentivado en el consumo de contenidos audiovisuales de mejor calidad. Esto entre otras cosas, hace que los medios de comunicación sean una industria altamente lucrativa y de vanguardia.

Desde el inicio de los sistemas de televisión, el desarrollo de estándares se ha dado bajo la influencia de potencias tecnológicas en bloques geográficos diferentes. En la actualidad, existen 4 estándares principales:

Digital video broadcasting (DVB): Es una organización encabezada por países del bloque europeo que en el caso de la televisión digital por satélite (DVB-S y DVB-S2), se puede considerar como el estándar de facto. DVB está compuesto por más de 270 empresas e instituciones de todo el mundo.

Advanced television system committee (ATSC): Es el grupo que se encarga del desarrollo de estándares de televisión digital en Estados Unidos. En el caso de radiodifusión de televisión digital terrestre, ha sido adoptado por países vecinos como Canadá, México y algunos países de Centroamérica influenciados por este bloque. Para aplicaciones por satélite es ATSC A/81.

Integrated services digital broadcasting (ISDB): Es el estándar japonés para televisión y radio digitales. Su penetración ha aumentado debido a la adopción de Brasil, provocando que varios países de América del Sur repliquen la tendencia formando un tercer bloque geográfico. ISDB-S es para servicios satelitales.

Advanced broadcasting system (ABS-S): Desarrollado en China, con ventajas de desempeño respecto a DVB-S y con casi el mismo desempeño que DVS-S2, pero con menor complejidad. Todavía sin desarrollos comerciales.

En aplicaciones por satélite, con la creciente demanda de servicios, cada vez existe un mayor interés en desarrollar sistemas que tengan un mejor desempeño en el uso del segmento espacial, optimizando potencia y ancho de banda de los transpondedores.

DVB-S

DVB-S es la primera especificación de televisión por satélite aprobada por el ETSI con la denominación ETSI EN 300 421 en el año de 1993. En este estándar se definen las características de la radiodifusión de televisión digital y datos a través de satélite FSS o BSS para la banda Ku. Permite la transmisión de varios programas de calidad estándar o HDTV a través de un multiplexor basado en la especificación MPEG-2.

Actualmente, el DVB-S también denominado Sistema A por la UIT (UIT-R, B0.1516(01.12), 2012) es utilizado en servicios de empresas como Dish Networks, Sky Brasil, Sky México, entre otros.

El esquema funcional en bloques del transmisor para DVB-S se muestra en la figura 1. En el podemos apreciar que para la transmisión al satélite, las señales de audio y video digitales pasan por una etapa de codificación de canal y multiplexado. De esta etapa se obtiene una cadena de datos que son codificados contra errores y procesados digitalmente a señales moduladas de radiofrecuencia. Esta última etapa se conoce como adaptación al satélite.

Figura 1.

Estándar DVB-S

Fuente: ETSI EN 300 421

DVB-DSNG

La UIT-R define DSNG (digital satellite news gathering) como una transmisión temporal u ocasional de noticias de televisión o audio para motivos de su radiodifusión, usando estaciones terrenas móviles con antenas transmisoras portátiles y transportables (UIT-R, SNG.770-1, 1994). El equipo debe ser capaz de transmitir el o los programas de video generados en el sitio. Opcionalmente, el sistema debería ser capaz de proveer interacción entre los dos sitios de comunicación. Otra característica de este sistema es la facilidad de implementación del enlace con la mínima cantidad de equipo y personas en su manejo.

En la figura 2 se observan de manera funcional las características del estándar a la transmisión (EN 301 210, 1999). La diferencia con el estándar DVB-S reside en la posibilidad de utilizar diferentes modulaciones digitales en la etapa de adaptación al satélite. Un esquema de mayor jerarquía que QPSK reduce el consumo de ancho de banda en el canal satelital, no obstante puede comprometer mayor consumo de potencia en el satélite, la cual también es limitada.

Figura 2.

Estándar DVB-DSNG

Fuente: ETSI EN 301 210

DVB-S2

Los estándares de televisión por satélite han seguido una tendencia que engloba características de sus predecesores, tal es el caso de DVB-DSNG con DVB-S. Sin embargo, la principal limitación de estos sistemas está dada por la eficiencia de los códigos de protección contra errores en el canal y el algoritmo de compresión de los contenidos audiovisuales.

Las investigaciones en el campo de las comunicaciones digitales, particularmente en el área de técnicas de corrección de errores y la introducción de los códigos LDPC (Morello y Mignone, 2006), impulsaron nuevas innovaciones tecnológicas. Como resultado de esto, se lograron ofrecer servicios de mayor capacidad que llevaron a la DVB a definir en 2003 el estándar DVB-S2 (EN 302 307, 2009) como la segunda generación de servicios por satélite. Este nuevo estándar ya no está orientado solamente a la radiodifusión de TV por satélite, sino que se desarrolló de acuerdo a las tendencias de convergencia en los servicios audiovisuales y de datos.

Existen 3 aplicaciones diferentes para DVB-S2:

• •

  Radiodifusión de televisión SDTV y HDTV.

• •

  Servicios interactivos, incluyendo acceso a inter net, para aplicaciones de consumo.

• •

  Distribución de contenidos de datos y servicios de Internet.

El bloque funcional de un transmisor DVB-S2 es mucho más complejo que la primera generación (Morello y Mignone, 2006), se muestra en la figura 3. Al tratarse de un sistema que permite la transmisión de datos de diferente tipo, el estándar DVB-S2 incorpora una etapa de adaptación de la trama digital que incluye incorporación de datos de señalización y multiplexado. La adaptación al satélite por su parte, incorpora códigos de protección contra errores tipo LDPC y BCH que hacen más robusta la integridad de los datos. Además, se incorporan esquemas de modulación de mayor jerarquía que QPSK y se mejora la etapa de filtrado de la señal modulada. DVB-S2 también puede incorporar características adaptivas del canal en el caso de comunicación full-duplex, favoreciendo la disponibilidad del enlace por satélite.

Figura 3.

Estándar DVB-S2

En el caso de una señal de video para su radiodifusión, se utilizan los esquemas QPSK y 8PSK. Cuando se utiliza DVB-S2 en aplicaciones de video profesional (como DSGN), se pueden aplicar los esquemas 16APSK y 32APSK, cuya eficiencia espectral es mucho mayor, pero es necesario utilizar el transpondedor en una región de mayor linealidad en la transmisión. También, el consumo de potencia es superior comparado con esquemas de menor orden.

En la figura 4 se observan los diagramas de constelación que utiliza el estándar DVB-S2 (Morello y Mignone, 2006). Los esquemas 16APSK y 32APSK, podrían ser más susceptibles a errores a la recepción por la mayor dependencia con la amplitud de la señal y a la baja linealidad de los amplificadores de microondas.

Figura 4.

Esquemas de modulación del estándar DVB-S2

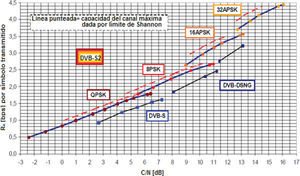

El desempeño de los estándares de transmisión de TV por satélite se puede analizar con un gráfico que relacione los dos principales recursos con que cuenta un satélite de comunicaciones: ancho de banda y potencia. En la gráfica de la figura 5 se muestra el desempeño para DVB-S, DVB-DSNG Y DVB-S2 para un mismo BER de 10⁻⁷ y un programa de 5Mbps sobre un canal AWGN comparando la relación de portadora a ruido (nivel de potencia de la señal) con la eficiencia espectral (proporcional al ancho de banda) (Morello y Mignone, 2006).

Figura 5.

Desempeño de estándares de la familia DVB

En este caso, se observa que los esquemas manejados en DVB-S2 tienen una eficiencia de codificación cercana al límite teórico máximo (límite de Shannon). También se aprecia que se requiere un menor nivel de potencia en DVB-S2 comparado con la misma señal codificada en otro estándar con iguales niveles de calidad. Además, si el nivel de potencia es constante, la eficiencia espectral es mucho mayor para DVB-S2 que para DVB-S Y DVB-DSNG.

ISDB-S

ISDB (integrated services digital broadcasting) fue creado en Japón para las transmisiones de radio y televisión digital. Sustentado por la organización conocida como ARIB (association of radio industries and businesses) se crearon diferentes estándares libres.

En la figura 6, se muestra un diagrama de bloques de este sistema, en donde las principales diferencias con los de la ESTI están contenidas en el códec de audio y la etapa de procesamiento digital de la trama de datos para su transmisión al satélite (Saito et al., 2000).

Figura 6.

Estándar ISDB-S

Fuente: NHK STRL

De la misma manera que la norma europea DVB, ISDB cuenta con una gama de estándares dependiendo del medio de transmisión. Los más conocidos son el de televisión terrestre ISDB-T, el de televisión satelital IS-DB-S y el de televisión por cable ISDB-C.

ATSC A/81

ATSC (advanced television systems committee) fue formado en el año 1982 por varias asociaciones Norteamericanas. En la actualidad está conformada por aproximadamente 140 miembros de sectores como la radiodifusión, equipos de transmisión, electrónica, cableado, servicios satelitales, semiconductores, entre otros.

Los estándares de televisión digital del consorcio ATSC incluyen señales de HDTV, SDTV, emisión de datos, audio multicanal y radiodifusión satelital DTH (direct to home).

El sistema comprende dos partes: el sistema de transmisión y el receptor/decodificador. El sistema de transmisión comprende a un multiplexor de transporte, un modulador y una etapa de codificación. Las especificaciones para el modulador y la etapa de codificación no fueron vistas como necesarias para los propósitos del estándar y se dejaron a elección del proveedor de servicios para su implementación. La figura 7 muestra un diagrama de bloques de este estándar.

Figura 7.

Estándar ATSC

En la práctica, este sistema nunca ha sido implementado debido al surgimiento posterior de DVB-S2. Por otro lado, ATSC A/81 no aporta mejoras sustanciales a la eficiencia comparándose con DVB-S por lo que desde un principio se encontró en un panorama complicado para su evolución.

ABS-S

Este sistema ha demostrado en pruebas de campo y de laboratorio un desempeño similar al DVB-S2 (Shi et al., 2008), con una complejidad menor (figura 8). El principio de funcionamiento y características son muy similares a su homólogo estandarizado por la ETSI.

Figura 8.

Estándar ABS-S

Con la información recopilada sobre todos los estándares actuales de transmisión de TV por satélite se hicieron 2 tablas que resumen y comparan las características principales, necesarias para realizar un análisis de desempeño. La tabla 1 muestra una comparación de la tasa de transmisión entre ABS-S y DVB-S2 y en la tabla 2, se comparan los estándares principales (EN 300 421, 1997; EN 301 210, 1999; EN 302 307, 2009; Saito et al, 2000; Shi, et al., 2008).

Tabla 1.

Comparación ABS-S y DVB-S2

Modulación	FEC	Roll-off	Ancho de banda	Tasa de datos DVB-S2 (Mbps)	Tasa de datos ABS-S (Mbps)
QPSK	3/4	0.2	20 MHz	29.75	29.53
8PSK	2/3	0.2	20 MHz	39.61	39.32

Tabla 2.

Comparativa de los estándares principales

Parámetro	DVB-S	DVB-S2	ISDB-S	ABS-S
Códec de video	MPEG-2 MP@ML	MPEG-2, MPEG-4	MPEG-2	MPEG
Códec de audio	MPEG-1 Capa 2	AAC, AC-3, MPEG-1	MPEG-2 AAC	MPEG-1, AAC
Multiplexaje	MPEG Transport Stream	MPEG Transport Stream, ATM, IP	MPEG Transport Stream	MPEG Transport Stream
Tamaño del paquete de transporte	188 bytes	Variable dependiendo del multiplexaje	188 bytes	Variable dependiendo del multiplexaje
Código externo	RS(204,188,8)	BCH variable	RS(204,188,8)	NO
Código interno	Convolucional (FEC: 1/2, 2/3, 3/4, 5/6, 7/8)	LDPC (FEC: 1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9 y 9/10).	8PSK: Trellis QPSK, BPSK: Convolucional	LDPC (Varias).
Ancho de banda del transpondedor	Hasta 54 MHz	Variable	36MHz	Variable
Roll-Off	0.35 (coseno elevado)	0.20, 0.25, 0.35 (coseno elevado)	0.35 (coseno elevado)	0.20, 0.25, 0.35
Esquema de modulación	QPSK, BPSK(opcional)	QPSK, 8PSK, 16APSK o 32APSK	BPSK, QPSK, TC8PSK	QPSK, 8PSK, 16APSK, 32APSK
Symbol Rate	1 a 45 Ms/s (promedio)	Variable	28.86 Ms/s	Variable

Análisis de la eficiencia los de los estándares de transmisión de TV por satélite

Existen diversas formas para comparar la eficiencia de un sistema de comunicaciones por satélite. En el caso de la transmisión de video por satélite existen diversos parámetros importantes:

• •

  Tasa de datos binaria. Es la cantidad máxima de datos que se puede trasmitir por el canal limitado en ancho de banda. Mientras esta tasa sea mayor, es evidente que se puede transmitir más información. Esto repercute en mejoras en la calidad del audio y del video.

• •

  Ancho de banda disponible. Al ser los satélites canales limitados en ancho de banda, es necesario tomar en cuenta la disponibilidad de éste. Si se dispone de un transpondedor completo para la transmisión de la información, se aprovecha el máximo la potencia disponible. En cambio, si el transpondedor es compartido con otros servicios, es necesario balancear la potencia y ancho de banda entre todas las portadoras.

• •

  Eb/N₀. Parámetro que nos permite comparar si la señal recibida tiene la suficiente calidad para ser decodificada en el receptor de acuerdo a las características acordadas en el estándar de transmisión. Con un Eb/No mayor al de umbral, se tiene un margen que asegura la correcta transmisión de los datos con una cantidad de errores aceptable.

• •

  C/N. Similar al Eb/No, es posible obtener el umbral en el que se asegura que la potencia de la portadora es suficiente para lograr establecer el enlace.

Con base a estos parámetros, se pueden establecer dos categorías para evaluar la eficiencia de los estándares de transmisión:

• 1.

  Umbrales requeridos para transmitir la señal de TV (depende de la codificación de fuente).

• 2.

  Margen del enlace de la señal (referente al cálculo de los niveles necesarios para que el enlace se lleve a cabo).

Para realizar este análisis, se debe de tomar en cuenta que los estándares para la transmisión de televisión digital por satélite presentados en este trabajo no son todos de características similares o se implementan en diferentes aplicaciones y regiones. De acuerdo a sus características y estado de uso, los estándares más convenientes para su análisis son:

• •

  DVB-S/DVB-DSNG

• •

  DVB-S2

• •

  ISDB-S

Considerando que el ABS-S todavía se encuentra en una etapa incipiente.

Eficiencia de codificación y ancho de banda

Dependiendo del estándar ocupado en la codificación de fuente (MPEG-2 o MPEG-4/AVC), el rendimiento de la codificación en el caso de MPEG-4 puede ir de 43 a 63%. Esto significa que se puede codificar aproximadamente el doble de información en MPEG-4/AVC, comparado con un flujo de datos codificados en MPEG-2.

En la etapa de codificación de canal, definida por los estándares de transmisión, el rendimiento máximo está cerca de 30% para el caso de DVB-S2, comparado con DVB-S. A continuación algunos ejemplos comparativos.

Sistema DTH con transpondedores de 36MHz y modulación QPSK

Como condiciones de análisis, se establecieron los siguientes parámetros en todos los casos:

• •

  Información codificada en MPEG-2.

• •

  Tasa de símbolos: 26.667 MS/s.

• •

  Esquema de Modulación: QPSK.

• •

  FEC: 3/4.

• •

  Tasa de datos y de codificación constante para DVB-S2 e ISDB-S.

• •

  Roll-Off de 0.35.

En la tabla 3 se muestra una comparación de los principales estándares en términos de tasa de información y potencia.

Tabla 3.

Comparación de los estándares en función de la tasa de información y de la potencia

Estándar	Tasa neta de información (kbps)	Ancho de banda requerido en el satélite(MHz)	Eb/No (dB)^*	C/N (dB)	Porcentaje de eficiencia en el volumen de información transmitida (%)^**	Porcentaje de potencia requerida a la recepción (%)^**
DVB-S /DVB-DSNG	36853.8	36.0	6.26	6.37	100%	100%
DVB-S2	38723.2	36.0	2.41	2.73	105.1%	43.3%
ISDB-S	36154.3	36.0	6.59	7.14	98.1%	119.4%

*

Para DVB-S/DVB-DSNG/DVB-S2: BER = 1 × 10⁻⁷; para ISDB-S: BER = 1 × 10 ⁻¹¹

**

Cálculo comparativo tomando como referencia de comparación al estándar DVB-S

Tomando en cuenta los niveles de Eb/No y C/N requeridos por cada enlace, la superioridad de la corrección de errores en el estándar DVB-S2 permite el consumo de menos potencia, logrando así un enlace con niveles de calidad buenos y ocupando menos recursos. Bajo estas condiciones, se observa que en total se requieren 2.3 veces menos potencia a la recepción. No obstante que el ahorro de potencia es importante. Por otra parte, se observa que en el estándar ISDB-S los requerimientos de calidad son mayores y se requiere mayor potencia para tener una eficiencia similar a la del estándar DVB-S. Vale la pena mencionar que el estándar ISDB-S se aplica solamente en el territorio de Japón.

Por tal motivo, los satélites utilizados para cubrir la geografía de las islas pueden contar, entre muchas otras ventajas, con coberturas regionales con altos niveles de ganancia y potencia radiada. Adicionalmente, es importante recordar que ISDB-S adopta técnicas de modulación variable en la implementación real. Con esto, la disponibilidad es alta y los datos se transmiten de manera confiable.

La eficiencia buscada se alcanza variando los parámetros de transmisión y adecuando estos niveles a los niveles que puede proporcionar el satélite.

Sistema DTH con transpondedores de 36MHz y parámetros ajustados a una relación C/N similar:

• •

  Información codificada en MPEG-2.

• •

  Tasa de símbolos DVB-S @ α = 0.35: 26.667 MS/s.

• •

  Tasa de símbolos DVB-S2 @ α = 0.25: 28.80 MS/s.

• •

  Tasa de símbolos ISDB-S @ α = 0.35: 26.667 MS/s.

• •

  Esquema DVB-S: QPSK 7/8.

• •

  Esquema DVB-S2: 8QPSK 5/6.

• •

  Esquema ISDB-S: QPSK 7/8.

En la tabla 4 se comparan los estándares con tasa de datos y codificación constante para DVB-S2 e ISDB-S. De esta tabla 4 podemos obtener varios resultados:

• •

  Si se ajusta el esquema de codificación de tal manera que se tenga un umbral de C/N similar en todos los casos, se observa que el estándar DVB-S2 puede aumentar la cantidad de información más de 60%, comparado con DVB-S e ISDB-S.

• •

  DVB-S e ISDB-S tienen un desempeño muy similar; sin embargo, los márgenes permiten asegurar una menor cantidad de errores en el caso de ISDB-S (BER = 10-¹¹) que con DVB-S (BER = 10⁻¹¹).

• •

  La posibilidad de ajustar el factor de caída del filtro en el caso de DVB-S2, permite transportar una mayor cantidad de símbolos por Herte disponible, comparado a los esquemas de roll-off fijo a 0.35.

Tabla 4.

Tasa de datos y codificación constante

Estándar	Tasa neta de información (kbps)	Ancho de banda requerido en el satélite (MHz)	Eb/No (dB)	C/N (dB)	Porcentaje de eficiencia en el volumen de información transmitida (%)	Porcentaje de potencia requerida a la recepción (%)
DVB-S	43013.3	36.0	7.53	8.31	100%	100%
DVB-S2	69762.2	36.0	5.51	8.38	162.2%	101.6%
ISDB	42179.4	36.0	7.26	8.48	98.1%	104.0%

En el caso de análisis para sistemas de contribución con DVB-DSNG, DVB-S2 y la implementación TC8PSK del estándar ISDB-S, también se obtuvieron rendimientos de hasta 57% en volumen de datos transmitidos con DVB-S2 comparado con DVB-DSNG e ISDB-S. Esto utilizando umbrales de C/N similares.

Para fines prácticos, ya sea que la limitante del canal sea la potencia o el ancho de banda, el estándar DVB-S2 balanceado correctamente tiene un desempeño en promedio 30% superior que su antecesor DVB-S. Si a este mejor desempeño se le suma una mayor eficiencia de codificación a través del uso del estándar MPEG-4, se puede transportar hasta el doble de información con las especificaciones más recientes.

En el caso de la comparativa entre ISDB-S y los estándares DVB se puede mencionar que aunque el primero incorpora mayores herramientas en la adaptación al canal que DVB-S, no supera al estándar DVB-S2. La fortaleza de DVB-S2 radica en la robustez de su código de corrección de errores que en el caso de ISDB-S y DVB-S, es un mismo sistema con limitaciones ya evaluadas.

Evaluación de enlaces

Tomando en cuenta que el estándar DVB-S2 es el que ofrece las mejores características con base en la primera etapa del análisis, ahora es importante conocer sus márgenes de desempeño en enlaces por satélite en las bandas de frecuencia Ku y Ka.

También, se deben tomar en cuenta los beneficios que se obtendrían agregando un demodulador/modulador a bordo del satélite que convirtiera a los transpondedores en elementos regenerativos de señal basada en el estándar DVB-S2.

Nota: Los siguientes cálculos de enlace están basados en parámetros similares a los reales o en satélites supuestos en una misma posición orbital como referencia.

Ejemplo 1

En la tabla 5 se muestran los cálculos de una red para señal de televisión digital en satélite de servicio fijo con TP a saturación.

 

Datos de la portadora
Estándar	DVB-S2
Symbol rate	30000 KBaud
Modulación	8PSK
F.E.C.	2/3
Tasa de datos	58071.0 Kbps
Roll-off	0.2
Eb/No	3.75 dB
BER	1E-7
Ancho de banda requerido	36000.00 kHz
Ancho de banda asignado	36000.00 kHz
Datos del satélite
Posición del satélite	116.80 °W
Ancho de banda del transpondedor	36.00 MHz
	Enlace ascendente	Enlace descendente
Banda de operación	14–14.5 GHz	11.7–12.2 GHz
Frecuencia central del TP	14.04 GHz	11.74 GHz
Polaridad	Vertical	Horizontal
Datos de estacion terrena	Transmisor	Receptor
Localidad	Atlanta, Georgia, EU	México DF, México
Latitud	33.75 °N	19.40 °N
Longitud	84.38 °W	99.15 °W
Disponibilidad ascendente	99.80 %	99.80 %
Disponibilidad descendente	99.80 %	99.80 %
Diámetro de antena	7.00 m	0.9 m
Ganancia de antena Tx	58.0 dBi	40.2 dBi
Ganancia de antena Rx	56.5 dBi	38.7 dBi
Temperatura de la antena Rx	30 K	30 K
Temperatura total del sistema	190 K	152 K
Figura de meritosatélite (G/T)	3.36 dB/K	3.88 dB/K
PIRE en saturación del Transpondedor	51.02 dBW	50.58 dBW

Tabla 5.

Televisión digital en servicio fijo

Enlace ascendente	Cielo despejado	Lluvia ascendente	Lluvia descendente	Lluvia ambos lados
Azimut E/T transmisora	228.82	228.82	228.82	228.82	°
Elevación E/T transmisora	37.7	37.7	37.7	37.7	°
Disponibilidad	99.8	99.8	99.8	99.8	%
PIRE estación transmisora	80	80	80	80	dBW
Perdidas por espacio libre	206.98	206.98	206.98	206.98	dB
Perdidas misceláneas	1	1	1	1	dB
Margen de lluvia	0	3.97	0	3.97	dB
Relación C/No ascendente	103.98	100.01	103.98	100.01	dBHz
Relación C/N ascendente	17.02	16.57	17.02	16.57	dB
Enlace descendente	Cielo despejado	Lluvia ascendente	Lluvia descendente	Lluvia ambos lados
Azimut E/T receptora	223.77	223.77	223.77	223.77	°
Elevación E/T receptora	59.62	59.62	59.62	59.62	°
Disponibilidad	99.8	99.8	99.8	99.8	%
P.I.R.E. en saturación transpondedor	50.58	46.61	50.58	46.61	dBW
Perdidas por espacio libre	205.1	205.1	205.1	205.1	dB
Perdidas misceláneas	1	1	1	1	dB
Margen de lluvia	0	0	1.83	1.83	dB
G/T de la E/T receptora	16.88	16.88	15.17	15.17	dB/K
Relación C/No descendente	89.96	86	86.43	82.46	dBHz
Relación C/N descendente	14.2	10.35	10.77	6.86	dB
Margen de enlace	Cielo despejado	Lluvia ascendente	Lluvia descendente	Lluvia ambos lados
Relación C/N total del sistema	12.38	9.42	9.85	6.42	dB
Relación C/N requerida	5.83	5.83	5.83	5.83	dB
Margen del enlace	6.55	3.60	4.02	0.59	dB

Evaluación del enlace

Observamos que los márgenes de enlace para la disponibilidad de 99.8% en banda Ku con la red propuesta se cumplen en todos los casos para las localidades de transmisión y de recepción planteadas con los parámetros asignados inicialmente.

Para este caso no es muy práctico disminuir el diámetro de las antenas de recepción. En caso de que estos se redujeran a 0.7 m y no se variara algún otro parámetro se obtienen como resultados márgenes negativos para el supuesto de lluvia en ambos lados del enlace.

En el caso de servicio fijo por satélite, se busca la mayor disponibilidad del enlace sin importar las condiciones climáticas, es por eso que pretender disminuir las dimensiones de las antenas no es un factor muy significativo. Con esta disponibilidad hay un estimado de que el enlace pueda estar inactivo unas 35 horas al año.

Ejemplo 2

En la tabla 6 se muestran los cálculos de una red para señal de televisión digital en satélite de servicio broadcast.

 

Datos de la portadora
Estándar	DVB-S2
Symbol rate	30000 KBaud
Modulación	8PSK
F.E.C.	2/3
Tasa de datos	58071.0 Kbps
Roll-off	0.2
Eb/No	3.75 dB
BER	1E-7
Ancho de banda requerido	36000.00 kHz
Ancho de banda asignado	36000.00 kHz
Datos del satélite
Posición del satélite	116.80 °W
Ancho de banda del transpondedor	36.00 MHz
	Enlace ascendente	Enlace descendente
Banda de operación	17.8-18.3 GHz	12.2-12.7 GHz
Frecuencia central del TP	17.84 GHz	12.24 GHz
polaridad	LHCP	RHCP
Datos de estacion terrena	Transmisor	Receptor
Localidad	Atlanta, Georgia, EU	México DF, México
Latitud	33.75 °N	19.40 °N
Longitud	84.38 °W	99.15 °W
Disponibilidad ascendente	99.70 %	99.70 %
Disponibilidad descendente	99.70 %	99.70 %
Diámetro de antena	7.00 m	0.7 m
Ganancia de antena Tx	60.12 dBi	40.12 dBi
Ganancia de antena Rx	56.85 dBi	36.85 dBi
Temperatura total del sistema	190 K	152 K
Figura de merito satélite (G/T)	3.36 dB/K	3.88 dB/K
PIRE en saturación del transpondedor	51.02 dBW	50.58 dBW

Tabla 6.

Televisión digital en servicio broadcast

Enlace ascendente	Cielo despejado	Lluvia ascendente	Lluvia descendente	Lluvia ambos lados
Azimut E/T transmisora	228.82	228.82	228.82	228.82	°
Elevación E/T Transmisora	37.7	37.7	37.7	37.7	°
Disponibilidad	99.7	99.7	99.7	99.7	%
PIRE estación transmisora	80	80	80	80	dBW
Perdidas por espacio libre	209.06	209.06	209.06	209.06	dB
Perdidas misceláneas	1	1	1	1	dB
Margen de lluvia	0	5.6	0	5.6	dB
Relación C/No ascendente	101.9	96.3	101.9	96.3	dBHz
Relación C/N ascendente	26.33	20.74	26.33	20.74	dB
Enlace descendente	Cielo despejado	Lluvia ascendente	Lluvia descendente	Lluvia ambos lados
Azimut E/T receptora	223.77	223.77	223.77	223.77	°
Elevación E/T receptora	59.62	59.62	59.62	59.62	°
Disponibilidad	99.7	99.7	99.7	99.7	%
Perdidas por espacio libre	205.46	205.46	205.46	205.46	dBW
P.I.R.E. en saturación transpondedor	50.58	44.98	50.58	44.98	dB
Perdidas misceláneas	1	1	1	1	dB
Margen de lluvia	0	0	1.55	1.55	dB
G/T de la E/T receptora	15.03	15.03	13.51	13.51	dB/K
Relación C/No descendente	87.75	82.15	84.68	79.09	dBHz
Relación C/N descendente	12.19	6.59	9.12	3.52	dB
Margen de enlace	Cielo despejado	Lluvia ascendente	Lluvia descendente	Lluvia ambos lados
Relación C/N total del sistema	12.03	6.43	9.04	3.44	dB
Relación C/N requerida	5.83	5.83	5.83	5.83	dB
Margen del enlace	6.2	0.6	3.21	−2.39	dB

Evaluación del enlace

Hay un gran número de factores que intervienen en el cálculo de un enlace. Sin embargo, en las simulaciones hechas se observa que en un enlace por satélite para servicios de broadcast se requiere mayor potencia en los amplificadores del satélite para alcanzar márgenes similares a los enlaces para servicio fijo. Hay que tomar en cuenta que las frecuencias de los enlaces ascendentes y descendentes sufren de mayor atenuación, por lo cual es muy importante el criterio de la potencia.

Al ser satélites de mayor potencia que los de servicio fijo, en la recepción de las señales de broadcast se pueden evaluar antenas de menor diámetro a la recepción. De igual manera, se puede evaluar un enlace para una disponibilidad menor, pero esto en detrimento del servicio ofrecido a los suscriptores. Para los valores de disponibilidad supuestos, el estimado anual de horas en que el servicio estará caído es 52.5. A medida que la frecuencia aumenta, es evidente que es más complicado obtener márgenes positivos. Es por esto que se debe de sacrificar disponibilidad en algunos casos.

Ejemplo 3

En la tabla 7 se muestran los cálculos de una red para señal de televisión digital en satélite de servicio broadcast en banda Ka ¹.

 

Datos de la portadora
Estándar	DVB-S2
Symbol rate	30000 KBaud
Modulación	8PSK
F.E.C.	2/3
Tasa de datos	58071.0 kbps
Roll-off	0.2
Eb/No	3.75 dB
BER	1E-7
Ancho de banda requerido	36000.00 kHz
Ancho de banda asignado	36000.00 kHz 1
Datos del satélite
Posición del satélite	116.8 °W
	Enlace ascendente	Enlace descendente
Banda de operación	29.5–30 GHz	19.7-20.2 GHz
Frecuencia central del TP	29.7 GHz	19.9 GHz
Polaridad	Horizontal	Vertical
Datos de estacion terrena	Transmisor	Receptor
Localidad	Atlanta, Georgia, EU	México DF, México
Latitud	33.75 °N	19.40 °N
Longitud	84.38 °W	99.15 °W
Disponibilidad ascendente	99.00 %	99.00 %
Disponibilidad descendente	99.00 %	99.00 %
Diámetro de antena	7.00 m	0.70 m
Ganancia de antena Tx	64.55 dBi	44.55 dBi
Ganancia de antena Rx	61.07 dBi	41.07 dBi
Temperatura total del sistema	350 K	300 K
Figura de merito satélite (G/T)	16.0 dB/K	16.0 dB/K
PIRE en saturación del transpondedor	54	54 Dbw

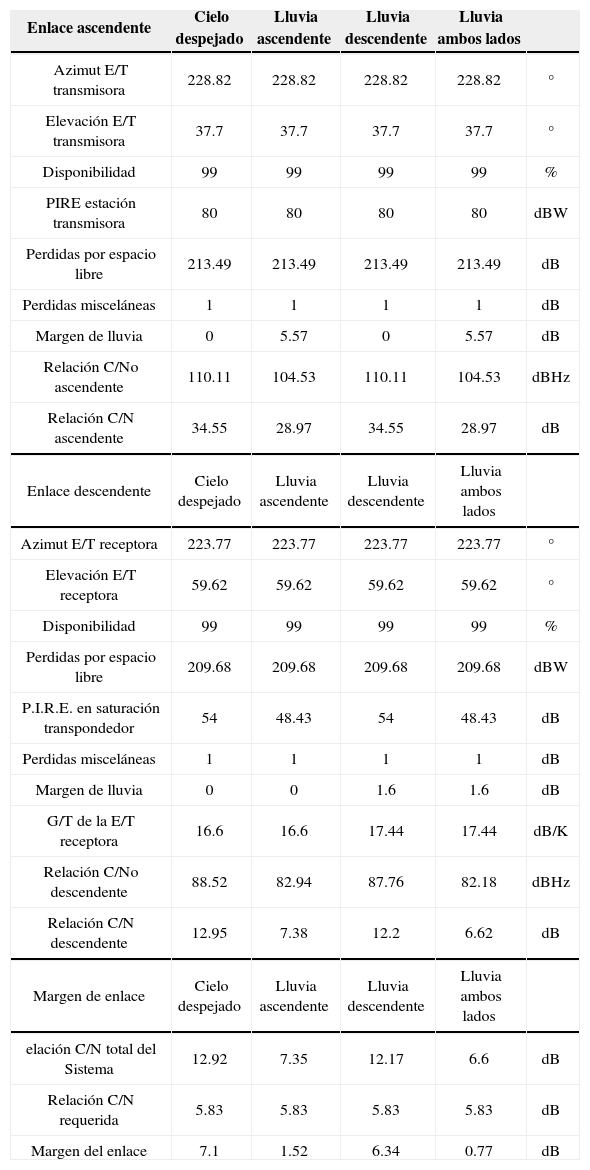

Tabla 7.

Televisión digital en servicio broadcast en banda Ka

Enlace ascendente	Cielo despejado	Lluvia ascendente	Lluvia descendente	Lluvia ambos lados
Azimut E/T transmisora	228.82	228.82	228.82	228.82	°
Elevación E/T transmisora	37.7	37.7	37.7	37.7	°
Disponibilidad	99	99	99	99	%
PIRE estación transmisora	80	80	80	80	dBW
Perdidas por espacio libre	213.49	213.49	213.49	213.49	dB
Perdidas misceláneas	1	1	1	1	dB
Margen de lluvia	0	5.57	0	5.57	dB
Relación C/No ascendente	110.11	104.53	110.11	104.53	dBHz
Relación C/N ascendente	34.55	28.97	34.55	28.97	dB
Enlace descendente	Cielo despejado	Lluvia ascendente	Lluvia descendente	Lluvia ambos lados
Azimut E/T receptora	223.77	223.77	223.77	223.77	°
Elevación E/T receptora	59.62	59.62	59.62	59.62	°
Disponibilidad	99	99	99	99	%
Perdidas por espacio libre	209.68	209.68	209.68	209.68	dBW
P.I.R.E. en saturación transpondedor	54	48.43	54	48.43	dB
Perdidas misceláneas	1	1	1	1	dB
Margen de lluvia	0	0	1.6	1.6	dB
G/T de la E/T receptora	16.6	16.6	17.44	17.44	dB/K
Relación C/No descendente	88.52	82.94	87.76	82.18	dBHz
Relación C/N descendente	12.95	7.38	12.2	6.62	dB
Margen de enlace	Cielo despejado	Lluvia ascendente	Lluvia descendente	Lluvia ambos lados
elación C/N total del Sistema	12.92	7.35	12.17	6.6	dB
Relación C/N requerida	5.83	5.83	5.83	5.83	dB
Margen del enlace	7.1	1.52	6.34	0.77	dB

Evaluación del enlace

Al evaluar enlaces en banda Ka para televisión es cuando se aprecia la gran importancia de algunos parámetros, tanto en el segmento espacial como en el satelital. La atenuación que se llega a sufrir en esta banda debe ser contrarrestada con varios elementos dentro del enlace. El hecho de usar haces concentrados o puntuales en áreas menores se vuelve el factor primordial en este caso. De lo contrario, sería muy difícil construir equipamiento que fuera capaz de establecer un enlace.

Tomando en cuenta lo ya dicho acerca de la disponibilidad, en un enlace con estas características hay un aproximado de 174 horas (7.2 días) en el año que el servicio no se lograría. Debido a esto, los servicios en banda Ka son configuraciones en que es tolerable la pérdida o falta de información por intervalos mayores de tiempo comparado con otras bandas. La alternativa de un enlace regenerativo trae consigo importantes mejoras en la disponibilidad y márgenes del enlace.

Ejemplo 4

En la tabla 8 se muestran los cálculos de una red para señal de televisión digital en satélite de servicio broadcast con transpondedor regenerativo en banda Ka.

 

Datos de la portadora
Estándar	DVB-S2
Symbol rate	30000 KBaud
Modulación	8PSK
F.E.C.	2/3
Tasa De Datos	58071.0 Kbps
Roll-off	0.2
Eb/No	3.75 dB
BER	2E-7
Ancho de banda requerido	36000.00 kHz
Ancho de banda asignado	36000.00 kHz
Datos del satélite
Posición del satélite	116.80 °W
	Enlace ascendente	Enlace descendente
Banda de operación	29.5–30 GHz	19.7–20.2 GHz
Frecuencia central del TP	29.7 GHz	19.9 GHz
Polaridad	Horizontal	Vertical
Datos de estacion terrena	Transmisor	Receptor
Localidad	Atlanta, Georgia, EU	México DF, México
Latitud	33.75 °N	19.40 °N
Longitud	84.38 °W	99.15 °W
Disponibilidad ascendente	99.00 %	99.00 %
Disponibilidad descendente	99.00 %	99.00 %
Diámetro de antena	7.00 m	0.60 m
Ganancia de antena Tx	64.55 dBi	43.21 dBi
Ganancia de antena Rx	61.07 dBi	39.73 dBi
Temperatura total del sistema	350 K	300 K
Figura de merito satélite (G/T)	16.0 dB/K	16.0 dB/K
PIRE en saturación del transpondedor	54 dBW	54 dBW

Tabla 8.

Televisión digital en servicio broadcast con transpondedor regenerativo en banda Ka

Enlace ascendente	Cielo despejado	Lluvia ascendente	Lluvia descendente	Lluvia ambos lados
Azimut E/T transmisora	228.82	228.82	228.82	228.82	°
Elevación E/T transmisora	37.7	37.7	37.7	37.7	°
Disponibilidad	99.7	99.7	99.7	99.7	%
PIRE estación transmisora	75	75	75	75	dBW
Perdidas por espacio libre	213.49	213.49	213.49	213.49	dB
Perdidas misceláneas	1	1	1	1	dB
Margen de lluvia	0	14.69	0	14.69	dB
Relación C/No ascendente	101.11	86.42	101.11	86.42	dBHz
Relación C/N ascendente	25.55	10.85	25.55	10.85	dB
Enlace descendente	Cielo despejado	Lluvia ascendente	Lluvia descendente	Lluvia ambos lados
Azimut E/T receptora	223.77	223.77	223.77	223.77	°
Elevación E/T receptora	59.62	59.62	59.62	59.62	°
Disponibilidad	99.7	99.7	99.7	99.7	%
Perdidas por espacio libre	209.68	209.68	209.68	209.68	dBW
P.I.R.E. en saturación transpondedor	54	54	54	54	dB
Perdidas misceláneas	1	1	1	1	dB
Margen de lluvia	0	0	4.98	4.98	dB
G/T de la E/T receptora	15.26	15.26	14.87	14.87	dB/K
Relación C/No descendente	87.18	87.18	81.81	81.81	dBHz
Relación C/N descendente	11.61	11.61	6.24	6.24	dB
Margen de enlace	Cielo despejado	Lluvia ascendente	Lluvia descendente	Lluvia ambos lados
Relación C/N requerida	5.83	5.83	5.83	5.83	dB
Margen del enlace ascendente	19.72	5.03	19.72	5.03	dB
Margen del enlace descendente	5.79	5.79	0.42	0.42	dB

Evaluación del enlace

Tomando las mismas características del ejemplo número 4, se observa que el uso de un transpondedor regenerativo en banda Ka permite obtener márgenes positivos con menores recursos en la transmisión de Tierra. El enlace va a funcionar siempre y cuando los niveles de C/N en cada trayectoria sean los mínimos que aseguren el Eb/N0 de 3.75dB a la recepción.

Hay que tomar en cuenta que no obstante los márgenes positivos, se agrega complejidad al diseño del satélite y, por otro lado la tasa de errores se puede llegar a duplicar en sistemas mal balanceados.

En la banda Ka se tienen ganancias mayores de las antenas en razón de 3dB, con respecto a la banda Ku. Sin embargo, la ganancia obtenida es contrarrestada con los efectos diversos de atenuación que son mucho más extremos para esta banda. En el ejemplo mostrado, se observa que en Atlanta la atenuación por efecto de la lluvia en banda Ka (29.7GHz) para una disponibilidad de 99.7% es de 14.69 dB, este valor de atenuación es 8 veces mayor a la presente en la misma localidad a 17 GHz (5.6dB). Para el enlace descendente, la atenuación en banda Ka resultó 2 veces mayor a la de Ku.

En la parte del segmento satelital, la realización de simulaciones y cálculos de enlace permite conocer los parámetros necesarios de la señales para que la comunicación se pueda llevar a cabo. Evaluando la afectación de la lluvia y las pérdidas por propagación de las ondas en el espacio libre se observaron las dificultades que enfrentan los analistas de redes satelitales para balancear enlaces de banda Ka. Hay que tomar en cuenta, además, los siguientes factores para el uso de la banda Ka:

Las antenas de los satélites ofrecen mayores ganancias y patrones de radiación más estrechos.

El uso de haces puntuales permite un mejor reúso de frecuencias, pero requiere un mejor alineamiento de las antenas.

Las líneas de trasmisión son de dimensiones más críticas. La pérdida es mayor en estos componentes y su fragilidad también.

Los elementos activos tienen un desempeño más pobre a nivel de RF que a frecuencias menores (potencia de salida, eficiencia, control de características, etcétera).

Considerando lo último, tanto en el diseño de la carga útil del satélite como en el diseño de las estaciones terrenas, la posibilidad de implementar enlaces en banda Ka se ha convertido en una realidad y ha penetrado al mercado gracias a las apuestas de los grandes controladores satelitales como SES, Intelsat, Eutelsat y Telesat.

La tabla 9 muestra un resumen general de los resultados para las bandas Ku, Ka y Ka con TP regenerativo.

Tabla 9.

Comparaciones en Ku y Ka

Servicio	PIREasc (dBw)	Antena Receptora (cm)	Margen del enlace
Servicio Fijo	80	0.90	0.59
Radiodifusión Ku	80	0.70	−2.39
Radiodifusión Ka	80	0.70	0.77
Radiodifusión Ka (TP Regenerativo)	75	0.60	0.42

Conclusiones

Se realizó un análisis del estándar DVB-S2 con base en los parámetros definidos por dicho estándar. Una vez demostrada la superioridad operativa de éste, se realizaron análisis de enlaces bajo el estándar. Con dichos análisis se determinaron los márgenes y niveles de disponibilidad necesarios para un cálculo que involucra dos localidades. Con ayuda de las recomendaciones de la UIT y herramientas de software se llevó a cabo el procedimiento de cálculo en función de la frecuencia, disponibilidad, polarización del enlace, entre otros elementos.

El estándar DVB-S2 es actualmente el conjunto de protocolos de transporte más eficiente para el flujo de programas de televisión por satélite, en términos de ancho de banda y potencia. A través del estándar se pueden transmitir datos con video y audio de alta calidad. El uso de tramas especiales y modulaciones variables también permite priorizar algunos datos y hace factible el transporte de datos codificados con diversos estándares o de diferente naturaleza, sin embargo, habrá que esperar a la evolución del sistema ABS-S en términos de los costos de los equipos.

En la banda Ka (transpondedor transparente), se obtienen resultados similares que en la banda Ku, pero con una disponibilidad menor.

Para la banda Ka con transpondedor regenerativo, con menor potencia y diámetro de antena a la recepción, todavía se pueden obtener márgenes positivos en el enlace.
