El proceso de trabajo digital (fig. 1)
Fig. 1. Visión de conjunto del flujo de trabajo digital. El laboratorio protésico desempeña un papel esencial en este proceso.
Actualmente, varios fabricantes ofrecen la posibilidad del registro digital intraoral. En este contexto, cabe diferenciar entre los denominados sistemas «inoffice» y «outoffice». En los sistemas «inoffice», el registro de datos y la confección de la restauración tienen lugar directamente en la clínica odontológica, mientras que en los sistemas «outoffice», tras el registro intraoral de datos, éstos se envían al laboratorio protésico o al centro de confección para su procesamiento posterior. En el sistema 3M Espe Lava C.O.S. (Chairside Oral Scanner) (3M Espe, Seefeld, Alemania), el laboratorio descarga desde un portal de datos protegido, utilizando un software especial, los datos registrados intraoralmente por el odontólogo. El protésico dental visualiza estos datos como modelo 3D virtual del maxilar, esto es, tiene ante sí en el monitor la situación oral del paciente a escala 1:1. Para la configuración de la estructura y para el modelo físico necesario para el recubrimiento, se procesan los datos virtualmente en pocos pasos, como el establecimiento del límite de la preparación y la definición de los cortes de sierra para el modelo maestro, y se envían. Los datos llegan entonces por una parte a un sistema de diseño Lava Scan ST (en el centro de diseño Lava o el centro de fresado Lava), mediante el cual se configura la estructura y se prepara para el fresado. Por otra parte, se transmiten los datos a un centro de confección de modelos, el cual confecciona un modelo de resina de alta precisión aplicando un procedimiento estereolitográfico. Para el recubrimiento, como conclusión del «flujo de trabajo digital», el laboratorio recibe del centro de fresado Lava la estructura y del centro de confección de modelos el correspondiente modelo en oclusión estática. En este punto del proceso, el modelo ya está provisto de los cortes de sierra definidos y de la acanaladura conforme al límite de preparación establecido. El recubrimiento de las restauraciones se lleva a cabo mediante estratificación manual3,6 o mediante recubrimiento digital1,7,10 utilizando el sistema DVS, que desde finales de 2009 brinda al usuario la posibilidad de dotar a estructuras de corona de dióxido de zirconio Lava de un recubrimiento confeccionado en el método CAD/CAM.
La toma de impresión digital
El registro digital mediante el Lava Chairside Oral Scanner C.O.S. (fig. 2) elude la toma de impresión convencional mediante materiales elásticos como los poliéteres. En lugar del rodeo que representa la confección de un modelo maestro escaneable y el subsiguiente escaneo del modelo mediante un escáner de laboratorio, se registran los datos directa e intraoralmente por medios digitales. Esto significa que la impresión tiene lugar de forma asistida por ordenador (CAI = Computer aided impressioning) y constituye en consecuencia el punto de partida para el proceso de trabajo digital4,5,8 (CAI/CAD/CAM).
Fig. 2. El Lava Chairside Oral Scanner C.O.S., un sistema para la captura intraoral tridimensional.
El escáner intraoral consta de tres elementos:
¿ pieza de mano (fig. 3)
¿ pantalla táctil (fig. 4)
¿ unidad de procesamiento (fig. 5)
Figs. 3 a 5. El aparato consta de los tres elementos pieza de mano, pantalla táctil y unidad de procesamiento.
Los datos se registran mediante un sistema óptico compuesto por tres cámaras y 192 LED azules (fig. 6). El software se maneja mediante la pantalla táctil del Lava C.O.S. La unidad de procesamiento consta de un ordenador de alto rendimiento que trabaja con una tarjeta gráfica de alto rendimiento. Dado que la unidad de procesamiento está sellada, el Lava C.O.S. está protegido contra la transmisión de virus vía lápiz USB, CD o LAN. Los datos del registro intraoral se transmiten a un ordenador central mediante una conexión Wireless LAN (WLAN) segura. Lava C.O.S. utiliza la denominada tecnología 3D-in-Motion. Este sistema captura un vídeo en lugar de imágenes individuales. La captura de vídeo continua evita imprecisiones por solapamientos de imágenes o lagunas de datos. Las tres cámaras realizan capturas múltiples del mismo objeto y las procesan conjuntamente. Esta tecnología se conoce como «Wavefront Sampling». No es necesaria la aplicación de polvo cubriente, dado que con la aplicación de polvo tan sólo se debe crear un denominado «modelo estocástico» que sirve para la promediación de las capturas de vídeo. Durante el escaneo mediante el escáner Lava C.O.S., se toman 20 imágenes tridimensionales por segundo, lo cual equivale a 20 hercios. En cada una de estas imágenes se registran en promedio 10.000 puntos de datos. En una toma de impresión digital de dos minutos se genera la siguiente exactitud de datos:
Fig 6. El sistema óptico consta de tres cámaras y 192 LED de luz azul.
120 s x 20 imágenes 3D por segundo = 2.400 imágenes 3D
2.400 imágenes 3D x 10.000 puntos de datos por imagen 3D = 24.000.000 puntos de datos
En virtud de la elevada densidad de datos, el aparato Lava C.O.S. captura la totalidad de la superficie en 3D sin cálculo aproximativo y sin rellenado de lagunas.
La toma de impresión digital mediante el Lava C.O.S. se lleva a cabo mediante la pieza de mano. Gracias a su reducido tamaño de sólo 13,2 mm en el cabezal de la cámara y a su peso de apenas 400 g, es posible moverla cómodamente en la boca del paciente. El escaneo se inicia en el maxilar inferior del paciente. Durante el proceso de escaneo, el usuario no observa el interior de la boca, sino la pantalla táctil del aparato. Un círculo indica al usuario si el sistema de lentes se encuentra a la distancia óptima (profundidad de campo) con respecto al diente, en la cual se captura el mayor número posible de datos (fig. 7). Si la cámara está demasiado cerca o demasiado lejos, se registran menos datos. Asimismo, el software indica si todavía no se han registrado o se ha registrado una cantidad insuficiente de datos en una zona. En ese caso, éstos aparecen en la pantalla en negro o en rojo, respectivamente. Tras el maxilar inferior, en el segundo paso se escanea de la misma manera el maxilar superior del paciente. En el tercer paso tiene lugar el escaneo para el registro de la relación maxilar, proceso durante el cual el paciente encaja los dientes en ICP (posición de intercuspidación) y el usuario lleva a cabo únicamente un escaneo de unos pocos pares de dientes antagonistas en la zona de los dientes posteriores por bucal. Posteriormente, el sistema calcula un modelo virtual sobre la base del escaneo de la relación maxilar (fig. 8). A fin de capturar ópticamente de forma óptima la situación en boca, también al utilizar el Lava C.O.S. debería procederse a una retracción y deberían evitarse en lo posible los movimientos de la lengua y la presencia de saliva. La preparación puede controlarse con detalle directamente en el monitor. Para ello se puede rotar y ampliar la imagen 3D mediante la pantalla táctil. Si fuera necesario (p. ej., errores de preparación), el odontólogo todavía puede corregir la preparación bajo anestesia del paciente y reescanear selectivamente la zona afectada. Finalmente se cargan los datos a un portal de datos protegido, desde donde pueden ser descargados por el laboratorio protésico.

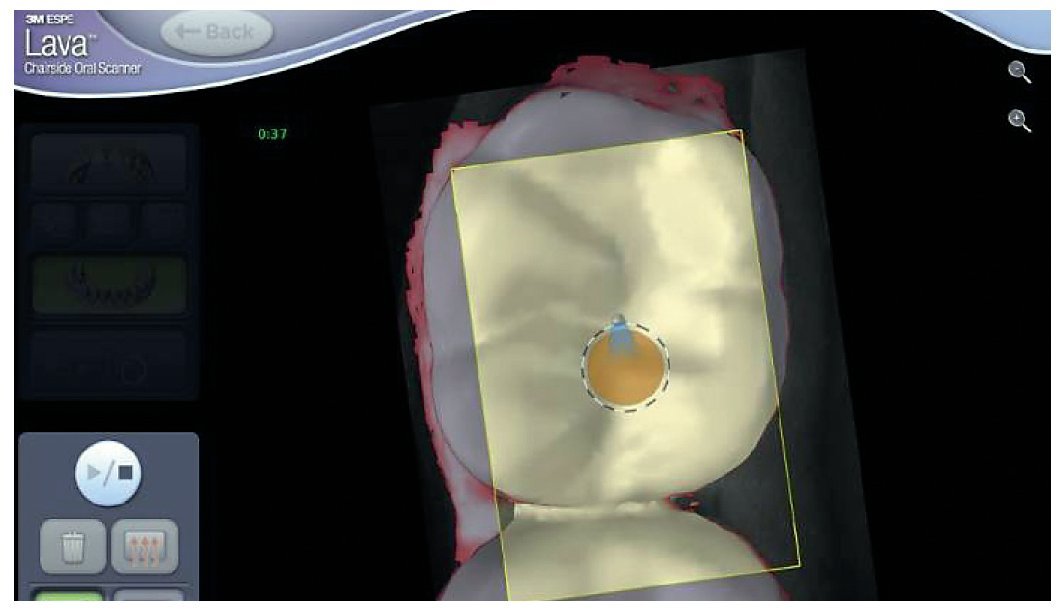

Fig. 7. Un círculo indica al usuario si se encuentra a la distancia óptima con respecto al diente.
Fig. 8. El sistema calcula un modelo virtual sobre la base del escaneo de la mordida.
Aspectos clave del Lava Chairside Oral Scanner C.O.S.:
¿ Captura de vídeo en lugar de imágenes individuales = tecnología 3D-in-Motion.
¿ Capturas múltiples del mismo objeto por tres cámaras = «Wavefront Sampling».
¿ No es necesaria la aplicación de polvo cubriente.
¿ Cálculo de la superficie altamente desarrollado, con un método de cálculo exclusivo y patentado.
¿ Cálculo de imágenes 3D en tiempo real y control inmediato del escaneo.
¿ Conexión al LAVA Case Manager.
¿ El protésico dental es un elemento central del «flujo de trabajo digital».
Confección del modelo
Utilizando un software especial, el laboratorio descarga de un portal de datos protegido los datos de impresión digitales cargados por el odontólogo. El protésico visualiza un modelo 3D virtual del maxilar basado en los datos registrados por el odontólogo, esto es, la situación oral se reproduce en la pantalla a escala 1:1. Para el diseño de la estructura y para el modelo físico necesario para el recubrimiento (modelo estereolitográfico), se procesan virtualmente los datos en cuatro sencillos pasos:
¿ Definición del plano de oclusión (fig. 9).
Fig. 9. El conjunto de datos de escaneo digital se prepara en cuatro pasos para la confección del modelo: paso 1 = definición del plano de mordida.
¿ Definición virtual de los cortes de sierra (fig. 10).
Fig. 10. Paso 2 = definición virtual de los cortes de sierra.
¿ Determinación del límite de la preparación (figs. 11 a 13): el límite de la preparación puede ser establecido por el protésico de forma unidimensional, bidimensional o en representación 3D.
Figs. 11 a 13. Paso 3 = establecimiento del límite de la preparación. El límite de la preparación puede ser establecido por el protésico de forma unidimensional, bidimensional o en representación 3D.
¿ Envío final de los datos (fig. 14).
Fig. 14. Paso 4 = envío de los datos.
Fig. 15. El principio funcional de estereolitografía (fotografías: Prof. Dr. Ing. Franz-Josef Villmer, FH Lippe y Höxter).
Los datos llegan entonces por una parte a un sistema de diseño Lava Scan ST (en el centro de diseño Lava o el centro de fresado Lava), mediante el cual se configura la estructura y se prepara para el fresado. Al mismo tiempo, se transmiten los datos a un centro de confección de modelos, el cual confecciona un modelo de resina aplicando un procedimiento estereolitográfico.
La estereolitografía es un método aditivo (fig. 15). Esta forma de confección se denomina también método generativo o método de construcción rápida de prototipos9,11 (Rapid Prototyping). El modelo segueteado digital está disponible en forma de conjunto de datos STL (STL = Standard Tessellation Language). En el formato STL se describe mediante pequeños triángulos la superficie de un objeto. A partir de estos datos de superficie se genera a continuación un modelo volumétrico (fig. 16), el cual en el siguiente paso se descompone en capas individuales yuxtapuestas (fig. 17). Este proceso se denomina «slicing» (corte). Sobre la base de los datos cortados, el aparato de esterolitografía (iPro SLA Center, 3D-Systems, Darmstadt, Alemania, fig. 18) genera finalmente por capas el modelo tridimensional real (fig. 19). Como material para la confección de modelos maestros se utilizan fotopolímeros de resina acrílica. El grosor de capa en el proceso de construcción es actualmente de 50 μm. Además del modelo segueteado propiamente dicho, se confecciona también el maxilar opuesto mediante el método aditivo y se montan ambos modelos en un simulador de la oclusión (fig. 20). Si se desea, también es posible montar los modelos en un articulador convencional (fig. 21). Toda vez que el registro de la relación maxilar mediante el escáner LAVA C.O.S. tiene lugar desde vestibular en la posición de oclusión terminal, la posición de los modelos en el simulador de oclusión se corresponde exactamente con la posición de oclusión terminal en boca del paciente. De este modo se elimina la posibilidad de errores de transferencia que pueden producirse en la determinación convencional de la relación maxilar. En caso de montar los modelos en un articular, el simulador de oclusión sirve como medio auxiliar para determinar la posición de mordida. Tras el fraguado del yeso de articulación, es preciso retirar mediante un disco de corte las barras de conexión al simulador de oclusión.
Figs. 16 y 17. A partir de los datos de superficie STL se genera un modelo volumétrico, el cual en el siguiente paso se descompone en capas individuales yuxtapuestas (= corte).
Fig. 18. Los iPro SLA Centers constituyen la nueva generación de aparatos de estereolitografía (3D-Systems) para la construcción de modelos maestros.

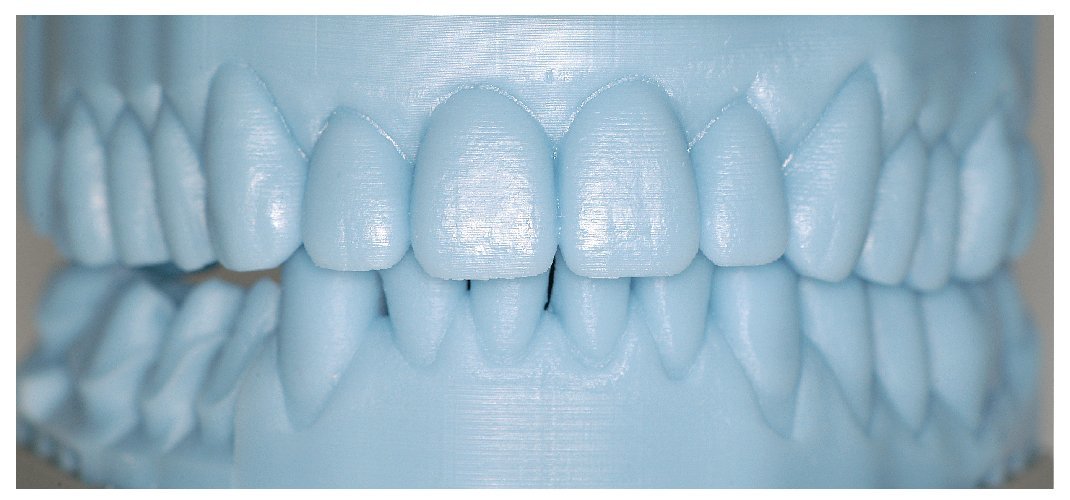

Fig. 19. El modelo confeccionado estereolitográficamente.
Fig. 20. Los modelos se entregan por regla general en un simulador de oclusión.
Fig. 21. Si se desea, los modelos estereolitográficos también pueden montarse en un articulador. En este caso, el simulador de oclusión sirve como medio auxiliar para la determinación de la posición de mordida.
La segunda parte de este artículo describirá el flujo de trabajo digital desde el proceso CAD/CAM hasta el recubrimiento digital.
