Procesamiento de micro y nanofibras de polipirrol/óxido de polietileno/nylon-6 por la técnica de electrohilado

Resumen

Las micro y nanofibras hechas a base de polímeros en solución pueden obtenerse usando una técnica llamada electrohilado. El principio de esta técnica se basa en la aplicación de una diferencia de potencial entre dos electrodos, uno conectado a la solución polimérica y otro al colector. Por el incremento de esta diferencia de potencial, la tensión superficial es superada y la fibra es formada depositándose sobre el plato colector. Las fibras continuas se producen en forma de una membrana. Estas fibras proveen una gran área superficial debido a su pequeño diámetro, esto hace que su aplicación comercial e interés científico sean considerados. En este estudio se han hecho fibras de una solución de polipirrol, óxido de polietileno y nylon-6. Se usaron como solventes cloroformo y ácido fórmico. Las fibras obtenidas son caracterizadas por microscopia electrónica de barrido, espectroscopia FTIR, difracción de rayos X y conductividad eléctrica. Los resultados indican que los diámetros del compósito están en un rango micro y nanométrico y la conductividad nos muestra el comportamiento de un material semiconductor.

Abstract

Micro and nano-fibers from polymers in solution can be easily obtained by using the so called electrospinning technique. The principle of this technique relies on applying a positive voltage to the polymer solution and a negative voltage to a collector. By increasing voltage, the surface tension will be overcome and will eject some kind of fiber deposited on the collector. The continuous fibers production will be formed like a membrane. The fibers provide a large surface area due to their small diameter, therefore, their application is considered of commercial and scientific interest. In this study, fibers from a solution made of nylon-6, polyethylene oxide and polypyrrole were obtained. Chloroform and formic acid were used as solvents for these polymers. The fibers obtained were characterized by scanning electron microscopy, FT-IR spectroscopy, X-ray diffraction and electrical conductivity. These results indicate that the diameters of the composite fibers are on the micro and nanometric range, and the conductivity thereof is that of a semiconductor material.

Introducción

El electrohilado es un método versátil y barato para producir micro y nanofibras de diferentes composiciones, las cuales tienen múltiples aplicaciones en ingeniería de tejidos, biomateriales, liberación de fármacos controlada, filtración, ciencia de materiales y textiles inteligentes (Babu et al., 2007; Teo et al., 2007; Dong et al., 2007).

Un fuerte campo eléctrico, del orden de 15–30 kV se aplica entre dos electrodos, uno formado por una aguja que es parte del sistema de inyección y otro por un plato metálico (colector). Las fibras formadas se depositan sobre el colector formando en algunos casos un tejido con características específicas como textura, color y densidad.

La solución polimérica previamente preparada se carga dentro de una jeringa, la cual se conecta a una aguja. Una bomba de infusión de uso médico se conecta a la jeringa para que la solución polimérica sea extraída por la aguja de la jeringa con una velocidad de flujo constante. Por el efecto de la polarización causada por el campo eléctrico, la solución se estira hacia el plato colector que se encuentra a una distancia de 5–30 cm de la aguja (Young et al., 2007; Yun et al., 2007). Durante la creación del chorro (cono de Taylor), el solvente se evapora gradualmente y el producto obtenido se deposita en forma de un compósito no tejido con diámetros de fibras entre 50 nm y 10 micras.

Durante los últimos 25 años, los polímeros eléctricamente conductores tal como el poliacetileno, politiofeno y polianilina se han estudiado con interés debido a la combinación de sus propiedades eléctricas típicas de los metales y de sus propiedades mecánicas típicas de los polímeros. Las aplicaciones potenciales de estos polímeros son: protección electromagnética, protección contra la corrosión, descarga electrostática, dispositivos electrocrómicos y otros (Lia et al., 2006). En este trabajo se utilizó la técnica de electrohilado para producir micro y nanofibras de polipirrol/óxido de polietileno/nylon 6.

Babu et al. (2007) estudiaron la obtención de nanofibras mediante electrohilado, constituidas por poliamida 6 dopada con cobre (CuCl₂), las fibras se caracterizaron por TEM, IR, XRD. Mediante TEM se pudo analizar el efecto de la concentración del Dopante sobre la morfología de las fibras. Se encontró que al incrementar la concentración de dopante, el diámetro promedio de las nanofibras aumentó significativamente. En 2007 Dong et al. (2007) fabricaron un compósito semiconductor de poliacrilonitrilo y Ag₂S y Cu₂S por electrohilado, las nanofibras obtenidas se caracterizaron por TEM e IR, con base en sus resultados plantean que la interacción entre el polímero y los iones metálicos juegan un papel importante en la determinación de la posición de los iones metálicos sobre la base de nanofibras electrohiladas. Young et al. (2007), fabricaron un compósito a base de polipirrol y poli (estireno-etilenobutileno-estireno) en el cual obtuvieron fibras con un diámetro promedio de 300 nm con un aspecto liso y uniforme.

La conducción eléctrica del polipirrol depende del dopado, que crea bandas parcialmente llenas por medio de las cuales los electrones libres conducen la electricidad. Las propiedades eléctricas del polipirrol están en función de la frecuencia, temperatura, morfología y nivel de dopado. Aunado a esto, también influye la proporción de cada polímero usado en el compósito final.

Las propiedades aislantes del nylon-6 se manifestan en la capacidad para acumular carga electrostática. Esto hace que esta propiedad sea un inconveniente cuando se usa el material en artículos textiles. Para reducir estas propiedades aislantes y producir un material que conduzca la electricidad se combinaron nylon-6, óxido de polietileno y polipirrol, los cuales se procesaron por electrohilado. Cabe mencionar que se utiliza óxido de polietileno para mejorar la procesabilidad del compósito.

Experimental

La solución polimérica fue preparada usando óxido de polietileno de peso molecular Mw~900,000 Da, nylon-6 de peso molecular Mw~45,000 Da y una solución de polipirrol soluble en agua de peso molecular Mw~250,000 Da, con una conductividad de 0.025 S/cm; como solventes se usaron cloroformo y acido fórmico, todos los materiales fueron proporcionados por Sigma-Aldrich. La solución para electrohilado se preparó a temperatura ambiente disolviendo los polímeros en los solventes, se usaron las siguientes cantidades: 1 ml de polipirrol +0.016 g de PEO se disolvieron en 10 ml de cloroformo, 1 g de nylon-6 se disolvió en 10 ml de ácido fórmico. La solución que contiene el polipirrol y el óxido de polietileno se mezcló por medio de agitación magnética durante dos horas para homogenizar la mezcla. Después se agregó el nylon-6 disuelto en acido fórmico y la nueva solución se agitó durante una hora.

Los parámetros óptimos encontrados para la producción de las fibras fueron:

• Concentración del polímero: 10%.

• Voltaje aplicado: 15 kV.

• Velocidad de flujo: 2 ml / hora.

• Distancia de la aguja al plato colector: 12 cm.

• Diámetro interno de la aguja: 0.6 mm.

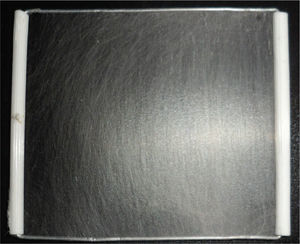

Para la recolección de fibras se diseñó un dispositivo rotatorio. Las fibras se depositan en forma de membrana o en forma de malla no tejida como se puede ver en la figura 1.

Figura 1.

Fibras obtenidas por electrohilado

Se observó la morfología de las fibras obtenidas usando un microscopio electrónico de barrido de emisión de campo FEI-Sirion operado a 2 kV y diferentes magnificaciones. Por otra parte, se usó espectroscopia FT-IR para conocer los grupos funcionales de las fibras obtenidas, se utilizó un espectrofotómetro infrarrojo por transformadas de Fourier Perkin-Elmer Sistema 2000. Las mediciones se realizaron a temperatura ambiente y presión atmosférica en la región media del infrarrojo (4,000 cm⁻¹ 400 cm⁻¹). Para calcular el grado de cristalinidad se usó un difractómetro marca Siemens modelo D-500 con radiación de cobalto Kα y longitud de onda de 1.77 Å. El grado de cristalinidad puede estimarse considerando dos zonas del patrón de difracción, una zona cristalina y otra zona amorfa (Abareshi et al., 2009; Deshpande et al., 2011). En ambos casos debe determinarse el área bajo la curva, ya que el porcentaje de cristalinidad χ_c está dado por la siguiente ecuación:

donde I_c es la intensidad integrada de la región cristalina e I_a es la intensidad integrada de la región amorfa.

La resistencia eléctrica se midió de acuerdo con el método de dos puntos. Para la aplicación del voltaje se usó una fuente de poder Hewlett-Packard 6281A DC y para la medición de corriente se usó un electrómetro Keithley 2420. Las medidas se llevaron a cabo en un rango de 0–9 volts. Se reportaron los promedios de los valores obtenidos.

Resultados y discusión

Microscopía electrónica de barrido

En la figura 2, se observan las fibras en forma de una red que se puede llamar membrana no tejida. Hay algunas gotas sobre la membrana de la solución usada que no se alcanzaron a estirar durante el proceso, estas gotas forman parte de la estructura de la membrana como si fueran nodos que unen a las fibras. A altas magnificaciones, se puede estimar el diámetro de las fibras, lo que se observa en la figura 3; hay diámetros que varían en un rango de 90 a 105 nm.

Figura 2.

Imagen de MEB de fibras de polipirrol/óxido de polietileno/nylon-6 obtenidas por electrohilado a 2000x

Figura 3.

Imagen de MEB de fibras de polipirrol/óxido de polietileno/nylon-6 obtenidas por electrohilado a 16000x

Cabe mencionar que para la formación de esta membrana no tejida fue necesario hacer la mezcla de polipirrol y el óxido de polietileno, ya que el polipirrol por sí solo necesita voltajes del orden de 30 kV para poder formar fibras y el generador de alto voltaje del dispositivo usado tiene un limite de 15 kV.

Espectroscopia FTIR

Los grupos funcionales presentes en las fibras se examinan por espectroscopia FTIR, la figura 4 muestra el espectro FTIR de las fibras. Las bandas a 3300, 3089 y 2862 cm⁻¹ corresponden al nylon-6, estas bandas están asociadas a movimientos de tensión del grupo NH y la banda a 2862 cm⁻¹ está asociada a movimientos de tensión asimétrica del CH₂ (Tobin et al., 1956). Las bandas a 1545 and 1343 cm⁻¹ pueden asignarse a vibraciones típicas del polipirrol (Vishnuvardhan et al., 2006). Los picos observados a 843 cm⁻¹ se asignan a =C–H fuera del plano, la banda a 1465 cm⁻¹ tensión CH₂, 1104 cm⁻¹ C-O y 961 cm⁻¹ C-O corresponde al óxido de polietileno (Larkin, 2011).

Figura 4.

Espectro FTIR de fibras de polipirrol/óxido de polietileno/nylon-6 obtenidas por electrohilado

Difracción de rayos X

La figura 5 nos muestra el patrón de difracción de las fibras. Como se puede observar, el carácter cristalino está definido por los picos que sobresalen a 2θ = 22° y 2θ = 26.9° y éstos se asocian al óxido de polietileno (Benedict et al., 1998). La figura 6 representa la intensidad integrada del patrón de difracción en la cual se consideran las contribuciones amorfas y las contribuciones cristalinas. Se obtuvo la intensidad integrada para cada pico haciendo un ajuste de éstos a una curva gausiana (Abareshi et al., 2009; Deshpande et al., 2011) como se ve en las figuras 7 y 8, ambas con sus respectivos valores de intensidad integrada. El grado de cristalinidad obtenido fue 21.51%, el cual se considera como un valor de cristalinidad bajo.

Figura 5.

Patrón de difracción de microfibras de polipirrol/óxido de polietileno/nylon-6

Figura 6.

Intensidad integrada de la porción amorfa y porción cristalina de polipirrol/óxido de polietileno/nylon-6

Figura 7.

Intensidad integrada del pico 1 del patrón de difracción de polipirrol/óxido de polietileno/nylon-6

Figura 8.

Intensidad integrada del pico 2 del patrón de difracción de polipirrol/óxido de polietileno/nylon-6

Conductividad eléctrica

La figura 9 muestra la curva de corriente vs. voltaje de las fibras de polipirrol/óxido de polietileno/nylon-6. El rango de voltaje que se utilizó va de 0 a 9 volts. El valor de la conductividad obtenida fue 5.29 μS. La forma de la gráfica corriente vs. voltaje nos muestra que el material tiene el comportamiento de un material óhmico.

Figura 9.

Corriente vs Voltaje de microfibras de polipirrol/óxido de polietileno/nylon-6

Conclusiones

Una baja concentración del polímero en la solución da como resultado la formación de gotas como parte de la estructura de la membrana. La orientación de las fibras en la membrana no tejida depende de la forma en la que se hayan colectado, en este caso se utilizó un sistema giratorio de recolección. El bajo porcentaje de cristalinidad se debe al carácter semicristalino de los polímeros usados en el compósito. Para mejorar la procesabilidad del polipirrol por electrohilado es necesario combinarlo con otros polímeros. La conductividad eléctrica de estas microfibras y nanofibras puede mejorarse aumentando la cantidad de polipirrol y disminuyendo la cantidad de nylon 6 en el compósito debido al carácter aislante de este último.
